Apa saja Tool kit elektronika

Tool kit elektronika atau peralatan pendukung dalam praktik elektronika terdiri dari beberapa macam. Untuk mendukung praktik elektronika di rumah dapat menggunakan toolkit standart yang dapat dibeli di toko elektronika. Harga toolkit untuk elektronika yang murah sudah cukup untuk keperluan praktik elektronik bagi pemula. Gambar toolkit dibawah merupakan contoh beeberapa tool kit elektronika standart dalam praktik elektronika. baca juga aplikasi atau software yang sering di gunakan dibidang elektronika

Tool Kit Elektronika

Toolkit elektronika pada dasarnya dapat dikategorikan dalam 2 kelompok yaitu :

1. Tool kit elektronika untuk merakit komponen elektronika
2. Tool kit elektrnoika untuk mengukur besaran elektronika

Tool Kit Elektronika Untuk Merakit Komponen Elektronika

Toolkit untuk merakit komponen elektronika terdiri dari beberapa peralatan sebagai berikut :

Solder Listrik

Solder merupakan toolkit elektronika yang pokok dalam merakit komponen elektronika, fungsi solder adalah untuk mencairkan timah sebagai perekat kaki komponen elektronika pada jalur PCB. Untuk memilih solder sebaiknya disesuaikan dengan kebutuhan, apabila kita sering merakit komponen seperti IC komponen kecil yang sensitif terhadap temperature tinggi sebaiknya memilih solder dengan daya 25 watt – 40 watt dan memilih ujung atau mata solder dengan ujung yang kecil dan bagus dalam menghantarkan panas sehingga proses menyolder dapat dilakukan dengan cepat.

Timah Solder

Timah solder merupakan bahan perekat kaki komponen dengan jalur PCB. Timah solder yang ada dipasaran dapat kita temui dengan berbagai macam ukuran diameter dan kualitas. Timah solder dengan diameter kecil cocok untuk meyolder IC, sedangkan untukukuran yang lebih besar dapat dipergunakan untukmenyolder kakikomponen yang besar pada permukaan jalur PCB yang lebar.

Tang Potong

Tang potong merupakan toolkit yang berfungsiuntukmemotong sisa kaki komponen yang telah disolder. Dalam memotong kaki komponen yang telah tersolder perlu diingat untuk tidak mengungkit kaki komponen tersebut karena  bisa mengakibatkan permukaan jalur PCB terangkat atau retak. Oleh karena itu untuk  memilih tang potong ini perlu dipilih tang dengan ujung yang runcing sehingga dapat masuk ke celah yang sempit dan tajam sehingga sekali tekan langsung terpotong kaki komponen tersebut.

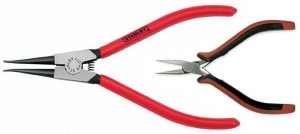

Tang Lancip

Tang lancip berfungsi untuk melipat atau membengkokan kaki komponen elektronika sebelum di pasang pada papan PCB. Tang lancip untuk keperluan elektronika ini ada beberapa jenis yang dapat digunakan. Gambar tersebut merupakan beberap contoh tang lancip yang dapat dipilih untuk keperluan elektronika.

Atractor / Penyedot Timah

Atractor atau penyedot timah merupakan toolkit yang kita butuhkan apabila inginmelepas komponen elektronika yang telah disolder pada papan PCB. Untuk atractor sebaiknya pilihlah atractor yang telah dilengkapi dengan ujung silicon sehingga ujung permukaan atractor tidak rucak apabila terkena panas solder. Apabila kita telah memiliki atractor dengan ujung plastik biasa maka kita dapat menambahkan ujung silicon secara manual.

Pinset

Pinset merupakan toolkit yang berfungsi untuk memegang komponen elektronika yang akan disolder. Penggunaan pinset ini kita perlukan apabila kita akan menyolder pada daerah yang sempit dan tidak terjangkau tangan atau terlalu panas apabila yang kita solder tersebut kita pegang dengan tangan, sebagai contoh penggunaan pinset dalam praktik elektronika adalah pada saat menyolder kabel pada saklar yang telah terpasang pada box dan tidak terjangkau tangan ataupun tang lancip.

Tool Kit Elektrnoika Untuk Mengukur Besaran Blektronika

Toolkit untuk mengukur besaran listrik untukkeperluan praktik elektronika ada beberapa macam sebagai berikut.

Multimeter

Multimeter atau multi tester merupakan alat ukur serbaguna dalam praktik elektronika, hal ini karena multi meter dapat digunakan untuk mengukur arus, tegangan dan hambatan listrik. Untuk mengukur arus listrik multi meter memilki pilihan Ampere meter, kemudian untuk mengukur tegangan listrik multimeter memiliki pilihan Volt meter DC dan AC, kemudian untuk mengukur resistansiatau hambata multimeter memiliki pilihan Ohm meter. Bahkan pada multimeter yang baru saat ini dapat digunakan untuk mengetahui faktor penguatan transsitor (Hfe).

Osciloscope

Osciloscope merupakan perangkat elektronika yang berfungsi untukmengukur dan mengetahui bentuk gelombang atau sinyal listrik. Penggunaan osciloscope ini cukup jarang karena harga dari osciloscope yang mahal. Oleh karena itu tidak semua praktisi elektronika memiliki osciloscope. Penggunaan osciloscope ini pada umumnya digunakan dalam penelitian sinyal pada percobaan di lab.

Frekuensi Meter / Frekuensi Counter

Frekuensi meter atau frekuensi counter merupakan toolkit elektronik yang berfungsi untuk mengetahui frekuensi suatu sinyal, Penggunaan frekuensi meter ini pada umumnya digunakan oleh praktisi elektronika dibidang frekuensi radio.

Bagi praktisi elektronika pada dasarnya dengan memiliki toolkit standart seperti pada gambar toolkit elektronik diatas sudah cukup digunakan untuk melakukankegiatan praktik elektronika. Dan toolkit elektronika standart dapat kita jumpai di toko elektronika dalam bentuk paket tool kit elektronika dalam satu kemasan.
